远程 I/O 系统
系统简介

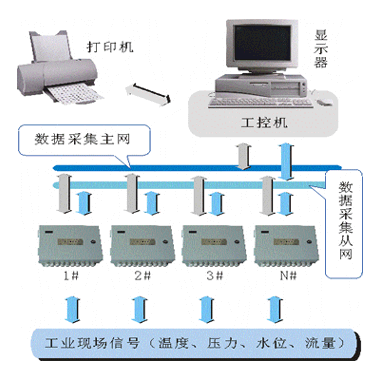

如系统示意图所示,前置盒直接采集工业现
场数据并在工业现场巡测显示采集的数据,同时通过
RS422/RS485主、从现场数据总线将数据传送到工控机
工控机负责显示数据、记录数据和将数据传送至系统其
它工作站。
前置盒数据采集系统功能:
每块前置盒可以进行16、20、24个通道的数据转换。
实时采集现场一次仪表输入的电流、电压、热电偶、热
电阻等信号。
对采集的信号可以进行线性、非线性、开方等处理。
通过RS422/RS485通讯把数据快速打包传送给上位机。
上位机通过通讯卡采集前置盒传送过来的现场数据。
上位机实时记录现场数据。
上位机对现场数据进行报警设置,并进行报警记录。
对现场数据进行全方位显示(流程图、棒状图、成组、
实时曲线显示……)。
实时数据、历史数据、报表查询。
双网冗余,即配有主、从两个RS422/RS485数据通讯网,
如图所示,正常时,数据从主通讯网传送到上位机,当
主通讯网出错时,上位机采集从通讯网数据,保证数据不
丢失,主通讯网恢复正常后,数据又从主通讯网传送给上位机。
将本机采集到的现场数据进行打包,并可通过串口、
并口或网络接口将数据传送至其它工作站。
对本系统内部进行故障自诊断和进行软件故障排除。
